一、引言：品质是铜替代成功的关键
柔性不锈钢管代替铜管，是制冷行业的一场深刻革命。然而，这场革命能否成功，关键在于不锈钢管的品质能否达到甚至超越铜管的水平。如果不锈钢管的品质不过关，不仅无法替代铜管，还会给整个行业带来负面影响。
柔性不锈钢制冷管的品质，从根本上取决于生产它的焊管机装备。一台先进的焊管机，不仅能够生产出高质量的产品，还能够定义整个行业的品质标准。
二、柔性不锈钢制冷管的核心品质要求
制冷用柔性不锈钢管与普通工业用不锈钢管有着本质的区别，它对品质有着极为严苛的要求：
2.1 尺寸精度要求
-
外径公差：要求控制在 ±0.03mm 以内，否则无法与接头完美配合，导致泄漏
-
壁厚公差：要求控制在 ±0.02mm 以内，壁厚不均匀会导致换热效率下降和局部应力集中
-
直线度：要求控制在 0.5mm/m 以内，否则会影响盘管的质量和安装
2.2 表面质量要求
-
内外表面光洁度：内壁光洁度要求达到 Ra0.8μm 以下，最好能达到 Ra0.4μm，以减少冷媒流动阻力和防止结垢
-
表面缺陷：不允许有划痕、凹坑、裂纹、氧化皮等缺陷
-
焊缝质量：焊缝必须平整光滑，与母材齐平，无气孔、裂纹、夹渣等缺陷，焊缝强度必须达到母材的 95% 以上
2.3 力学性能要求
-
抗拉强度：要求≥520MPa
-
延伸率：要求≥40%，以保证管材具有良好的柔韧性，能够实现任意角度弯曲
-
爆破压力：要求≥60MPa，以保证系统在高压下的安全运行
-
疲劳强度：要求能够承受 10 万次以上的压力循环
2.4 耐腐蚀性能要求
-
中性盐雾试验：要求≥1200 小时无明显腐蚀
-
耐冷媒腐蚀试验：在 R32、R410A、R290 等环保冷媒中浸泡 1000 小时，无腐蚀现象
-
耐氯离子腐蚀试验：在 3.5% NaCl 溶液中浸泡 1 年，腐蚀速率≤0.005mm / 年
三、传统焊管机的技术局限性
传统的不锈钢焊管机主要是为生产工业用厚壁管设计的，无法满足制冷用柔性不锈钢管的这些严苛要求，主要存在以下技术局限性：
3.1 焊接技术落后
传统焊管机大多采用 TIG 焊接技术，焊接速度慢，热影响区大，容易导致焊缝氧化和晶粒粗大，焊缝质量不稳定。而且，TIG 焊接需要填充焊丝，增加了生产成本和焊缝缺陷的风险。
3.2 热处理技术不完善
传统焊管机大多采用离线固溶处理技术，处理过程中管材容易产生氧化皮和变形，表面质量差，塑性和韧性不足。而且，离线处理需要二次装夹，生产效率低，成本高。
3.3 张力控制精度低
传统焊管机大多采用机械张力控制方式，张力波动大，容易导致管材在生产过程中产生变形和壁厚不均匀，无法生产超长盘管。
3.4 检测技术落后
传统焊管机大多采用人工检测方式，检测效率低，漏检率高，无法保证每一根管材的质量。而且，人工检测无法检测到管材内部的微小缺陷，存在安全隐患。

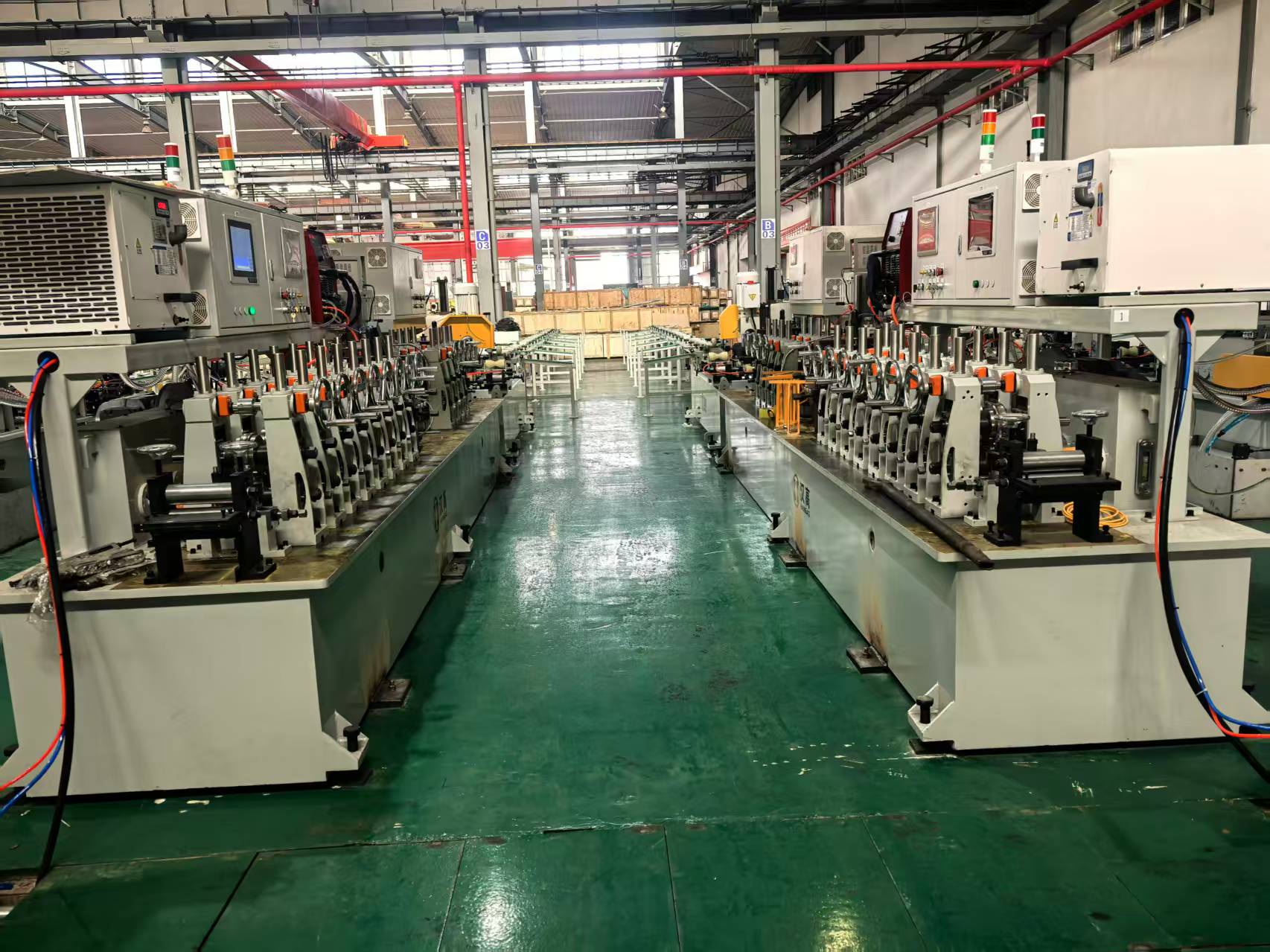

四、我司焊管机：突破技术瓶颈，定义行业品质标准
我司凭借二十余年的焊管机研发制造经验，针对制冷用柔性不锈钢管的品质要求，攻克了多项关键技术难题，成功推出了新一代高端柔性不锈钢制冷管专用焊管机生产线，重新定义了行业的品质标准。
4.1 激光焊接技术：打造完美焊缝
我司的焊管机采用了国际领先的光纤激光焊接技术，彻底解决了传统 TIG 焊接的技术难题：
-
焊接精度高：激光束聚焦直径可达 0.1mm，焊接精度控制在 ±0.01mm 以内
-
焊接速度快：焊接速度可达 15m/min，是传统 TIG 焊接的 3 倍以上
-
热影响区小：激光焊接热输入量小，热影响区宽度仅为 0.1mm 左右，不会导致焊缝晶粒粗大
-
无需填充焊丝：实现了自熔焊接，焊缝成分与母材完全一致，强度达到母材的 100%
-
焊缝质量优异：焊缝平整光滑，无气孔、裂纹、夹渣等缺陷，无需后续打磨
4.2 在线光亮固溶处理技术：赋予管材卓越的柔韧性
我司的焊管机配备了自主研发的连续式在线光亮固溶处理炉，这是我司的核心专利技术之一：
-
保护气氛控制：采用高纯度氢气作为保护气氛，氧含量控制在 10ppm 以下，确保管材表面无氧化
-
温度精确控制：采用多段式温度控制，加热温度控制精度达 ±5℃，确保管材获得均匀的奥氏体组织
-
冷却速度可控：采用强制风冷和水冷相结合的冷却方式，冷却速度可精确调节，避免管材产生淬火裂纹
-
在线连续处理：实现了焊接、固溶、冷却的连续化生产，生产效率高，成本低
经过在线光亮固溶处理后的管材，表面光亮如镜，延伸率可达 45% 以上，可实现 180° 弯曲无裂纹，完全满足制冷系统复杂管路的安装要求。
4.3 全伺服恒张力控制技术：保证管材尺寸精度
我司的焊管机采用了全伺服电机驱动和全闭环恒张力控制技术：
-
全线张力控制：从开卷、成型、焊接、固溶到收卷，实现了全线张力的精确控制
-
张力波动小：张力波动控制在 ±1N 以内，确保管材在生产过程中不会产生变形和壁厚不均匀
-
超长盘管生产：可生产最长 200 米的超长盘管，大大减少了现场接头数量，降低了泄漏风险
-
材料利用率高：减少了管材的头尾废料，材料利用率提高了 5% 以上
4.4 多辊式精密定径技术：实现超高尺寸精度
我司的焊管机采用了二十辊式精密定径机组：
-
定径精度高：外径公差控制在 ±0.03mm 以内，壁厚公差控制在 ±0.02mm 以内
-
表面质量好：多辊式定径可以使管材表面更加光滑，减少表面缺陷
-
调整方便：采用数字式调整系统，调整精度高，速度快
-
适用范围广：可生产 φ3mm-φ50mm 全系列规格的管材
4.5 全流程智能检测技术：确保产品零缺陷
我司的焊管机配备了完善的全流程智能检测系统：
-
在线涡流探伤：检测管材表面和近表面的缺陷，检测灵敏度可达 0.05mm
-
在线超声波探伤：检测管材内部的缺陷，检测深度可达管材壁厚的 100%
-
智能视觉检测：采用高速工业相机和人工智能算法，自动识别管材表面的划痕、凹坑等缺陷
-
尺寸在线检测：采用激光测径仪和壁厚测厚仪，实时检测管材的外径和壁厚
-
数据追溯系统：所有检测数据都自动存储，每根管材都有唯一的身份标识，可追溯到原材料批次和生产过程
五、结语：技术创新驱动产业升级
柔性不锈钢管代替铜管，是制冷行业发展的必然趋势。而高端焊管机装备，是推动这一趋势的核心动力。我司将继续坚持技术创新，不断突破技术瓶颈，为行业提供更加先进、更加可靠的焊管机装备，助力中国制冷产业实现高质量发展。
联系人：许经理 18942437326
乐竞体育(中国)官方网站-LEJING SPORTS
