咬边就是： 焊缝边缘被激光“烧掉”了一条沟槽，金属没填上去，形成凹陷。 它不仅影响外观，更会降低焊缝强度，是制管行业非常典型的质量缺陷。

常见原因（行业经验总结）

1. 激光功率过高

功率太大 → 熔池金属被快速蒸发 → 边缘被“烧掉”。

典型表现： 焊缝两侧出现明显凹槽，焊缝发黑。

2. 焊接速度过快

速度太快 → 熔池金属来不及填充 → 边缘塌陷。

典型表现： 咬边深度 0.1–0.3mm，焊缝发干、发灰。

3. 焦点位置不正确

焦点偏上或偏下 → 能量集中不均 → 一侧被烧蚀。

典型表现： 咬边只出现在一侧，焊缝偏移。

4. 成型不良导致开口不均匀

开口太大或不对称 → 熔池金属无法均匀回填。

典型表现： 焊缝宽度不一致，咬边随管材跳动而变化。

5. 保护气体不稳定

气体流量过大 → 吹走熔池金属 气体流量过小 → 熔池氧化、金属流动性差

典型表现： 焊缝发黑、发黄，咬边伴随气孔。

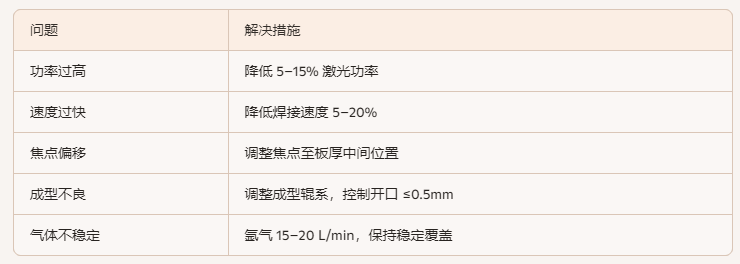

解决方案

联   系  人：许经理

联系电话：18942437326
